DP系列压接型圆形连接器 价格：元

在线询价
上一个 下一个
详细内容 规格参数 产品包装

产品简介

DP系列压接型电连接器，具有良好的耐环境性能，通过绝缘体转键位实现五建定位防呆，卡口式快速连接。接触件为压接型后松后卸式结构，多种尾部附件形式，主要用于低频交直流电路中实现信号和功率传输。

主要技术性能【机械性能】

——振动：加速度 20g（10~1000Hz）

——冲击：加速度100g；

——机械寿命：插拔500次

——防护等级：IP67

【电气性能】

——工作电压：

等级

工作电压（V）

试验电压（V）

A

500

2000

B

400

1800

C

300

1600

——接触件最大工作电流及接触电阻：

接触件规格mm

额定电流A

接触电阻mΩ

压线筒内径

∅1.0

5

≤5

Φ1.2

∅1.5

10

≤2.5

Φ1.7

∅2

20

≤1.6

Φ2.5

30

≤1.6

Φ2.9

——多接触件同时工作时，其额定电流下降如下：

接触件数目

1~10

11~20

21~30

31~61

额定电流下降率%

0

10

20

30



——绝缘电阻：5000MΩ

【环境性能】

——环境温度：-40℃~+125℃

——耐盐雾：48h

——相对湿度：30℃~60℃ 90%~95%


型号命名

系列主称

DP

10

-18

K

T

a

1-8

接触件数量

3、4、10

……　






壳体号

14、18、22、24……

接触件类型

J:装针  K：装孔

连接器类型代号

T:插头   F：方盘插座

键位标识：

无标记：标准键位  a、b、c、d

尾部附件类型及胶圈尺寸



压接型接触件订货代号

接触件规格

压线筒尺寸

订货型号

压接工具型号

装取工具型号

?1.0插针

Φ1.2

DP-PJ-10

YJQ-02

TL-DH-10

?1.5插针

Φ1.7

DP-PJ-15

XCXY-01

TL-DH-15

?2插针

Φ2.5

DP-PJ-20

XCXY-01

TL-DH-20

Φ2.9

DP-PJ-22

XCXY-01

TL-DH-20

?1.0插孔

Φ1.2

DP-PK-10

YJQ-02

TL-DH-10

?1.5插孔

Φ1.7

DP-PK-15

XCXY-01

TL-DH-15

?2插孔

Φ2.5

DP-PK-20

XCXY-01

TL-DH-20

Φ2.9

DP-PK-22

XCXY-01

TL-DH-20



附件形式说明

附件形式名称

附件形式代号

密封形式

引出线/缆说明

压紧盖式

1

封线体单线密封

导线

电缆夹式

2

封线体单线密封

导线或成缆

防水堵头式

7A

成缆外护套密封

非屏蔽成缆

弯电缆夹式

8

封线体单线密封

导线或成缆

热缩套管式

9

封线体单线密封

非屏蔽成缆


绝缘体接点排列（从插针接触端方向看)




键位角度

型号

a

b

c

d

无标识

型号

a

b

c

d

无标识

3/14

160




0

28/27

45

150

195


0

4/14


135



0

32/27

45

135


270

0

7/18

90




0

24/30

90

135



0

10/18


70



0

41/30

45

90



0

7/22

80

170

225


0

32/33

90

120



0

10/22


100

195


0

55/33

75

90



0

19/22

30


225


0

43/36

90

135

200

250

0

19/24

30

120

245


0

61/36

90

160

190


0

19/27

30

195



0

45/39

90

180

270


0

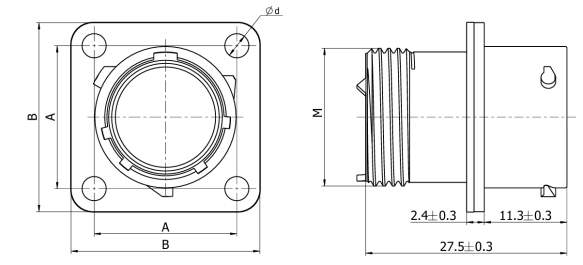

 方盘壳体结构尺寸（带螺纹、可配电缆附件）





壳体号

14

18

22

24

27

30

33

36

39

A±0.15

16.5

19.5

23

25

27

31

34

36.5

40

B±0.2

21.7

25.9

29.4

31.4

33.4

37.8

41.5

44.5

46.4

M（参考）

M14

3/4”

7/8”

1”

1”1/16

1”3/16

1”5/16

1”7/16

1”9/16

dmax

2.4

3.4

3.4

3.4

3.4

3.4

3.4

3.4

3.4





方盘壳体结构尺寸（不带螺纹）







壳体号

14

18

22

24

27

30

33

36

39

A±0.15

16.5

19.5

23

25

27

31

34

36.5

40

B±0.2

21.7

25.9

29.4

31.4

33.4

37.8

41.5

44.5

46.4

C±0.2

13.7

17.8

21.6

24.8

26.2

29.5

32.6

35.8

39

dmax

2.4

3.4

3.4

3.4

3.4

3.4

3.4

3.4

3.4



插头结构尺寸





壳体号

14

18

22

24

27

30

33

36

39

A±0.2

22

26

29

33

35

38

42

45

48

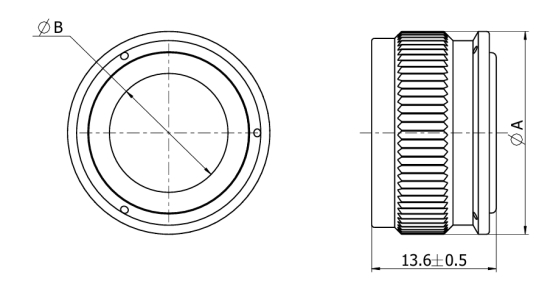

附件类型-1（压紧盖式）





壳体号

14

18

22

24

27

30

33

36

39

A±0.2

18

22

25

28

30

33

36

40

42

B±0.2

9.7

12.9

14.8

18

20

232

26.4

29.6

31.6

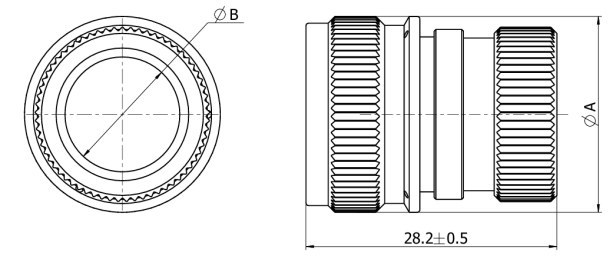

附件类型-1（电缆夹式）





壳体号

14

18

22

24

27

30

33

36

39

A±0.2

18

22

25

28

30

33

36

40

42

B±0.2

8.1

11.3

14.8

18

20

23.2

26.4

29.6

31.6





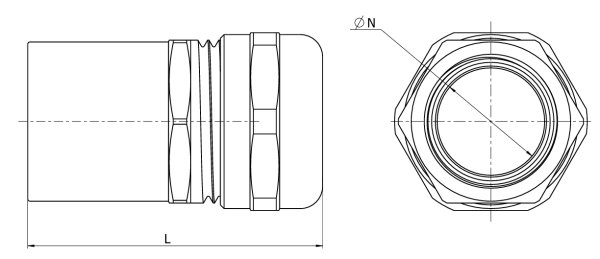

附件类型-1（防水堵头式）





壳体号

14

18

22

24

27

30

33

36

39

Nmax

8

11

14

18

20

23

26

29

31

L±0.2

60

61.5

63

64.5

66

67.5

69

70.5

72

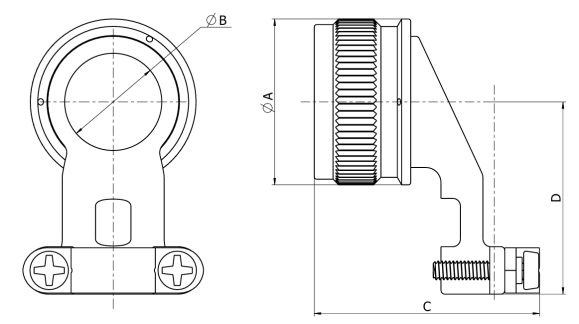

附件类型-1（弯电缆夹式）







壳体号

14

18

22

24

27

30

33

36

39

A±0.2

18

22

25

28

30

33

36

40

42

B±0.2

9.7

12.9

14.8

18

20

232

26.4

29.6

31.6

C±0.5

27.3

29.9

30.7

32.6

33.6

35.2

36.8

38.3

39.8

D±0.2

22.2

24

25.5

27

28.6

30.1

31.9

33.4

34.9



附件类型-1（热缩套管式）





壳体号

14

18

22

24

27

30

33

36

39

A±0.2

18

22

25

28

30

33

36

40

42

B±0.2

9.7

12.9

14.8

18

20

232

26.4

29.6

31.6
