DH系列焊接型圆形连接器 价格：元

在线询价
上一个 下一个
详细内容 规格参数 产品包装

产品简介

DH系列焊接型电连接器，具有良好的耐环境性能，螺纹连接。接触件为焊接，主要用于低频交直流电路中实现信号和功率传输。

主要技术性能【机械性能】

——振动：加速度 20g（10~1000Hz）

——冲击：加速度100g；

——机械寿命：插拔500次

【电气性能】

——工作电压：

等级

工作电压（V）

试验电压（V）

A

500

2000

B

400

1800

C

300

1600

——接触件最大工作电流及接触电阻：

接触件规格mm

额定电流A

接触电阻mΩ

∅1.0

5

≤5

∅1.5

10

≤2.5

∅2

20

≤1.6

∅3

40

≤0.8

——多接触件同时工作时，其额定电流下降如下：

接触件数目

1~10

11~20

21~30

31~61

额定电流下降率%

0

10

20

30

——绝缘电阻：5000MΩ

【环境性能】

——环境温度：-40℃~+125℃

——耐盐雾：48h

——相对湿度：30℃~60℃ 90%~95%


型号命名

系列主称

DH

10

-18

K

T

Q

壳体号

18 22 27

……　





接触件数量

3、4、10

接触件类型

J:装针  K：装孔  J1：镀银插针；K1：镀银装孔

连接器类型代号  T:插头   F：方盘插座

附件标识：

无标记：不带附件  Q:非屏蔽附件  P：屏蔽附件


绝缘体孔组排列形式（从孔绝缘体插合面方面看）

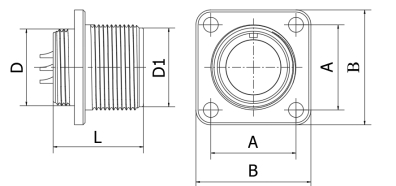

 不带尾附的插座





壳体号

D（左）

D1

A±0.15

B±0.5

L±0.5

14

M14×1

M16×1

17

24

21.2

18

M18×1

M20×1

20

27

22

M22×1

M24×1

23

30

24

M24×1

M27×1.5

26

33

27

M27×1

M30×1.5

29

36

30

M30×1

M33×1.5

31

38

33

M33×1

M36×1.5

32

40

36

M36×1

M39×1.5

35

43

39

M39×1

M42×1.5

37

46

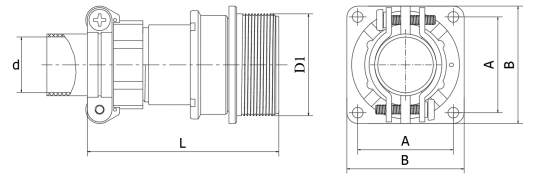

 带直式非屏蔽尾附的插座







壳体号

D1

d±0.5

A±0.15

B±0.5

L±2

14

M16×1

6.5

17

24

54



18

M20×1

10.5

20

27

22

M24×1

14.5

23

30

57

24

M27×1.5

16.5

26

33

62.5

27

M30×1.5

18.5

29

36

30

M33×1.5

20.5

31

38

33

M36×1.5

22.5

32

40



67.5



36

M39×1.5

22.5

35

43

39

M42×1.5

24.5

37

46

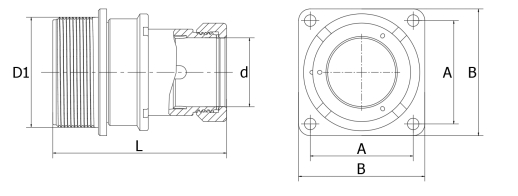

 带直式屏蔽尾附的插座





壳体号

D1

d±0.3

A±0.15

B±0.5

L±2

14

M16×1

6.5

17

24

48

18

M20×1

10.5

20

27

22

M24×1

14

23

30

24

M27×1.5

16.5

26

33

54

27

M30×1.5

18

29

36

30

M33×1.5

20.5

31

38

33

M36×1.5

23.7

32

40

59

36

M39×1.5

22.5

35

43

39

M42×1.5

25

37

46

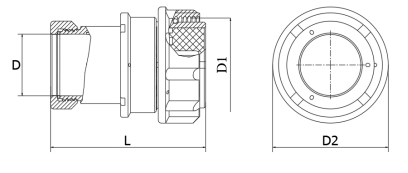

带直式屏蔽尾附的插头





壳体号

D1

D2±0.5

d±0.3

L±2

14

M16×1

22

6.5

48

18

M20×1

25

10.5

22

M24×1

29

14

24

M27×1.5

32

16.5

54

27

M30×1.5

35

18

30

M33×1.5

39

20.5

33

M36×1.5

42

23.7

59

36

M39×1.5

45

22.5


39

M42×1.5

48.5

25

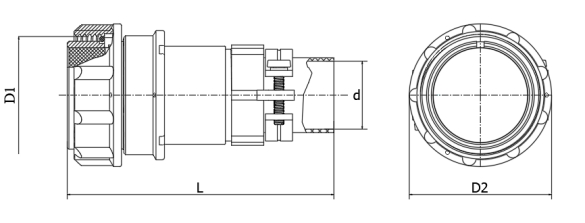

带直式非屏蔽尾附的插头





壳体号

D1

D2±0.5

d±0.5

L±2

14

M16×1

22

6.5

54

18

M20×1

25

10.5

22

M24×1

29

14.5

57

24

M27×1.5

32

16.5

62.5

27

M30×1.5

35

18.5

30

M33×1.5

39

20.5

33

M36×1.5

42

22.5

67.5

36

M39×1.5

45

22.5

39

M42×1.5

48.5

24.5



接触件排列组合代号明细表



壳体号

接触件总数

接触件直径（mm）及数量



?1.0

?1.5

?2.0

?3.0

14

4

4




18

7

7




4


4



22

10

10




4



2

2

24

19

19




10


10



27

24

24




7

5

2



7


7


7

19


19



30

32

32




24


24



8


4

2

2

33

20

20




20

18




32


32



7





36

22

22




20

16

4



20


20



20


18


2

39

45

40

5



22


22
