产品简介
IP68防护等级
防爆标识：Exd ⅡC T6
执行企业标准：Q/RP 008-2016
满足ROHS 2.0环保要求
五键防呆，适用紧密空间使用
信号连接器防舀挖设计，支持盲插
产品主要应用于防爆电机接口、矿用机器人、油田钻探作业等领域信号和动力传输
主要技术性能
【机械性能】
——壳体材料：铝合金/316不锈钢
——镀层：阳极化/钝化
——绝缘体：热塑性材料
——密封材料：硅橡胶
——接触件：铜合金,压接型
——机械寿命：500次
——振动：正弦振动 频率10～2000Hz， 98m/s2
【电气性能】
——接触件接触电阻及最大工作电流：
接触件规格 | 接触电阻 mΩ | 最大工作电流 A |
22# | 12 | 3 |
12# | 1.5 | 28 |
——绝缘电阻：1000MΩ
【环境性能】
——环境温度：-40℃～+65℃，
——产品耐温：-40℃～+125℃
——相对湿度：40℃时，达95%
——耐盐雾：300H（铝合金）/1000H（不锈钢）
——防护等级:IP68;
压接接触件
接触件 | 单独插针 订货代号 | 单独插孔 订货代号 | 压线筒内径mm | 压线筒外径mm | 适配导线 截面mm2 | 适配导线 外径mm | 压接工具代号 |
22# | H603-0027Au | H603-0026Au | 0.85 | 1.2 | 0.08～0.3 | 0.76～1.2 | YJQ-02 |
12# | H603-0019Au | H603-0020Au | 3.4 | 4.5 | 3～5 | 2.8～4 | XCXY-01 |
型号命名
系列主称 | Ex | D | 08 | 04 | T | 12 | -S | S | W |
防爆标识 | d,N,e |
|
|
|
|
|
|
|
|
壳体号 | 08,12,16,20,24,28 |
接触件数量 | 01,03，04,05，12,17,19 |
连接器类型 | T：插头 Z:方盘插座 |
Y：移动插座 |
接触件规格 | 0,2,4,8,10,12,16,20,22,24（针头英制规格） |
附件类型—— 出线类型 | 空白：不带附件/R：弯90°/S:直式 |
附件类型——EMC | S:屏蔽的/U：非屏蔽的 |
|
附件类型——电缆类型 | N：不防水 W:单芯防水结构/C：成缆防水结构 |
|
|
|
|
|
系列型谱
壳体号 | 接点排列（装针绝缘体插合面视图） |
14 | 针脚分布 |  4-12# |
额定电压 | 400V AC |
|  17-22# |
额定电压 | 150V AC |
|
外形尺寸（单位mm，未注公差按GB/T1804-m）

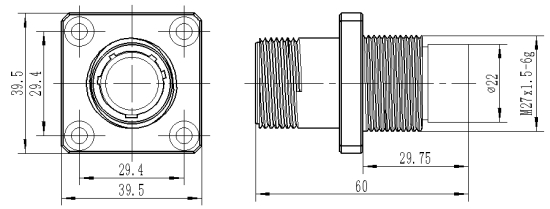

【方盘插座Exd0804F（）-SUW】

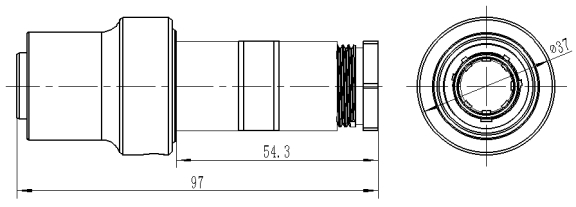

【直插头Exd0804T（）-SUC】
方盘安装孔开口尺寸
方盘插座 |
|
密封类产品
产品简介：密封类连接器主要应用于设备内外流体有压力差或者流体介质不同的场合；本公司密封类产品主要使用玻璃封结工艺生产。广泛应用于传感器、石油测井、锂电池、飞轮储能、医疗设备、船舶、航空等领域。
2芯密封连接器
2芯密封连接器的孔组排列源于美军标MIL-DTL-5015系列（对应国军表GJB600）的10SL-4号孔组。为方便使用，插座外壳采用不锈钢材质，插座在用户设备的安装方式为用激光焊接。插头尾部与电缆连接为塑封结构，客户也可以根据需要订购塑封好电缆的产品。
主要技术指标：
工作温度：-40℃~+125℃
工作电流：≤13A
工作电压：≤100V AC
耐 电 压：1200 VAC 60S 漏电流≤5mA
绝缘电阻：≥1000MΩ 500V DC 60S
插座He漏率：≤1X10-9Pa.m3/s
防护等级：IP67（插头尾部密封由线束加工保证）；

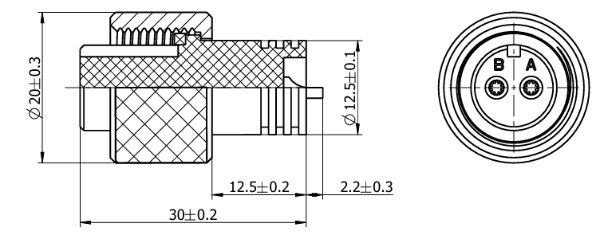

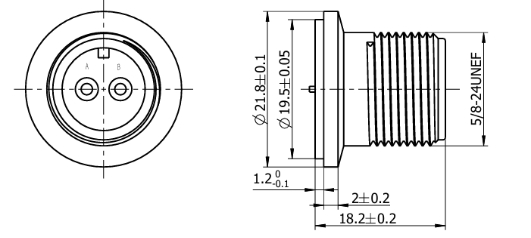

密封插座外形图(型号：JMS10S-2Z)
插头外形图(型号：JMS10S-2T)
3芯密封连接器
3芯密封连接器是一款快速连接分离的连接器，操作方面：插入时仅需要向前推动插头便可实现头座锁紧，拔出时仅需拉动插头上的连接螺帽即可解除所紧，操作快速简便。插头和插座都可以达到防触指的安全防护要求。插头和插座均有五个键位（N W X Y Z）实现机械防呆。其特别可以用于电动汽车等对人体触电保护要求较高的场合。插头尾附电缆引出方式有直式和弯式（90°出线）两种，根据使用工况和成本目标不同，插头提供铝合金镀镍外壳和不锈钢外壳两种版本供客户选用。插头接触件为压接型，需要另行订货。
主要技术指标：
工作温度：-40℃~+125℃
工作电流：≤20A
工作电压：≤600V AC
耐 电 压：2500 VAC 60S 漏电流≤5mA
绝缘电阻：≥1000MΩ 500V DC 60S
插座He漏率：≤1X10-9Pa.m3/s
防护等级：IP67、IPXXB

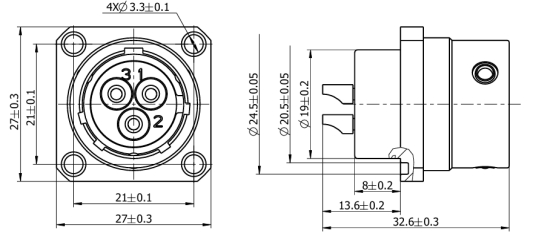

密封插座外形图(型号：HYT1403MF2PN)

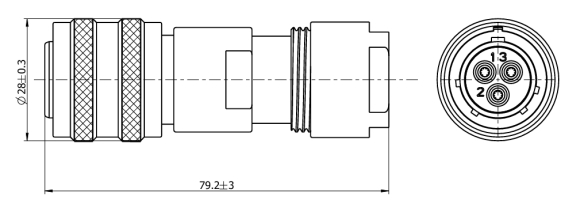

直插头外形图

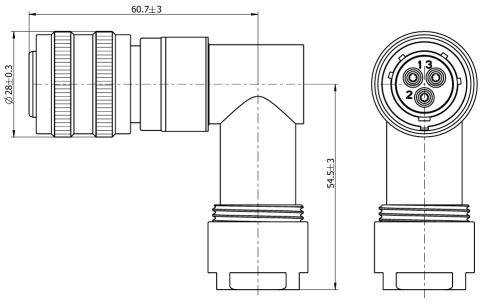

弯插头外形图
3芯插头订货型号说明（以“N”键位为例，如需其他键位将N更换为W X Y Z即可）
序号 | 型号 | 电缆引出方式 | 外壳材质 | 防水圈直径 |
1 | HYT1403TSN-SSC9 | 直式 | 铝合金镀镍 | 9 |
2 | HYT1403TSN-SSC14 | 直式 | 铝合金镀镍 | 14 |
3 | HYT1403TSN-RSC9 | 弯式 | 铝合金镀镍 | 9 |
4 | HYT1403TSN-RSC14 | 弯式 | 铝合金镀镍 | 14 |
5 | HYS1403TSN-SSC9 | 直式 | 304不锈钢 | 9 |
6 | HYS1403TSN-SSC14 | 直式 | 304不锈钢 | 14 |
7 | HYS1403TSN-RSC9 | 弯式 | 304不锈钢 | 9 |
8 | HYS1403TSN-RSC14 | 弯式 | 304不锈钢 | 14 |
插头压接型接触件订货说明
序号 | 型号 | 适配导线截面积 |
1 | H604-0021Au | 16AWG~20AWG |
2 | H604-0002Au | 12AWG ~14AWG |
4芯密封连接器
4芯密封连接器用于信号传输。其插头与插座采用螺纹连接，且有螺纹旋合到位标识。且设计有五建防呆，具有很高的耐环境性能，可以使用在高尘、高湿度的环境中。插座外壳为不锈钢，插头提供铝合金镀镍外壳和不锈钢外壳两种版本供客户选用
主要技术指标：
工作温度：-40℃~+125℃
工作电流：≤5A
工作电压：≤250V AC
耐 电 压：1500 VAC 60S 漏电流≤5mA
绝缘电阻：≥5000MΩ 500V DC 60S
插座He漏率：≤1X10-9Pa.m3/s
防护等级：IP67

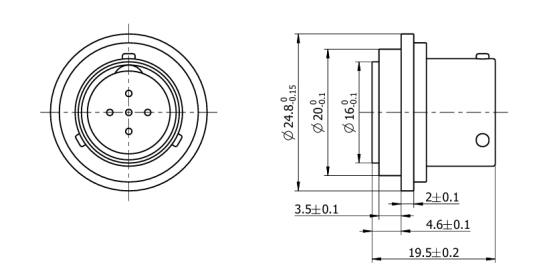

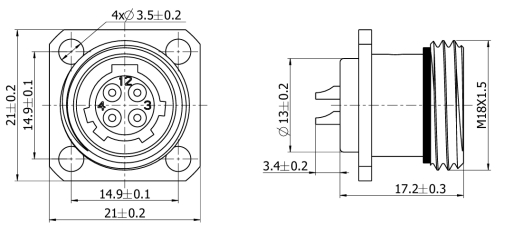

密封插座外形图(型号：Y8F4M1D40)

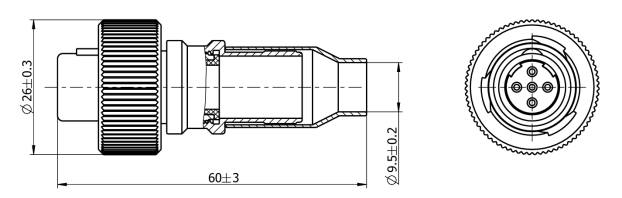

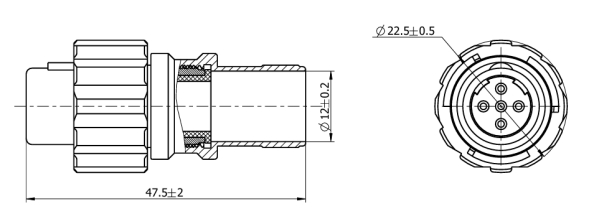

插头外形图
4芯插头订货型号说明
序号 | 型号 | 外壳材质 |
1 | Y8T4K1 | 铝合金镀镍 |
2 | Y8T4K1D40 | 不锈钢316L |
卡口式5芯密封连接器
5芯密封连接器主要用于信号传输，为适应不同的应用场景，插头设计了不同的款式供客户选用。插座外壳为不锈钢材质，客户使用时将插座焊接到安装面板上。插头与插座采用卡口连接。
主要技术指标：
工作温度：-40℃~+125℃
工作电流：≤5A
工作电压：≤250V AC
耐 电 压：1000 VAC 60S 漏电流≤5mA
绝缘电阻：≥1000MΩ 500V DC 60S
插座He漏率：≤1X10-9Pa.m3/s
防护等级：IP67
耐盐雾：48h（5% NaCl）
产品尺寸
密封插座外形图(型号：JY29D10-5JMZ)

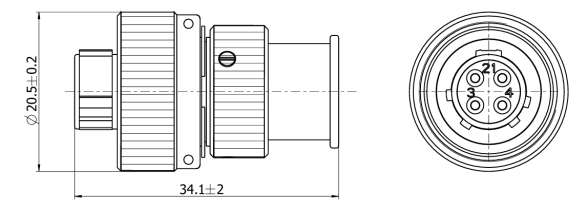

非屏蔽电缆插头外形图（型号：JY29D10-5TK）
屏蔽电缆插头外形图（型号：JY29D10-5TK-Ma）
耐环境屏蔽电缆插头外形图（型号：JY29S10-5TK-MD）
